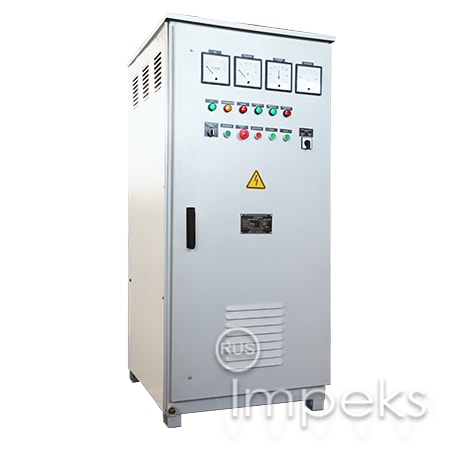

Тиристорные выпрямители (возбудители)

Тиристорные возбудители (выпрямители) ТВ1 предназначены для питания постоянным током гальванических ванн, станков электрохимической обработки металлов, оборудования для обеззараживания (в том числе бесхлорного), очистки сточных вод, заряда аккумуляторных батарей и других потребителей, которых удовлетворяют технические характеристики агрегатов. Выпрямители ТВ1 применяются как источник питания стартера мощных двигателей, выпрямитель для извлечения цветных и других металлов из отработанных растворов, выпрямитель для комплектации станций по электрохимической очистке промышленных стоков на очистных сооружениях.
Выпрямители ТВ1 работают в следующих режимах: автоматическая стабилизация выходного тока, автоматическая стабилизация напряжения, автоматическая стабилизация плотности тока, ручное регулирование без стабилизации.

В отличие от нереверсивных преобразователей в реверсивных выпрямительных агарегатах ТЕР1 имеются дополнительные тиристоры, подсоединенные встречно-параллельно основным. Если включить дополнительные тиристоры (при этом основные должны быть выключены), то постоянный ток изменит направление.

Нереверсивный гальванический выпрямитель ТЕ1 предназначен для питания током гальванических ванн, станков электрохимической обработки металлов, обработки металлов и зарядке аккумуляторных батарей напольного транспорта (электрокар) и других потребителей, которых удовлетворяют технические данные агрегата. Выпрямители ТЕ1 применяются на хлоратных установках для обеззараживания питьевой воды, обеззараживания воды в плавательных бассейнах вместо хлорирования, источник питания электрических магнитов, разогрева металлических деталей;
Гальванические выпрямители ТЕ1 обеспечивают плавный спуск, регулирование частоты вращения якоря двигателя.

Тиристорные выпрямители ТВР1 представляют собой встроенный силовой трансформатор с водяным охлаждением. Выпрямительные агрегаты ТВР1 применяются для питания реверсным или однонаправленным постоянным током гальванических ванн, станков для электрохимической обработки металлов и зарядке аккумуляторных батарей напольного транспорта (электрокар). А так же применяется как: источник питания стартера мощных двигателей, выпрямитель для извлечения цветных и других металлов из отработанных растворов, выпрямитель для комплектации станций по электрохимической очистке промышленных стоков на очистных сооружениях. Выпрямители ТВР1 применяются на хлоратных установках для обеззараживания питьевой воды, обеззараживания воды в плавательных бассейнах вместо хлорирования, источник питания электрических магнитов, разогрева металлических деталей.

Выпрямители В-ТПВ с номинальным током до 12500 А используются для выпрямления трехфазного переменного тока промышленной частоты в постоянный при помощи тиристоров, включенных на вторичной стороне преобразовательного трансформатора. Нереверсивные управляемые выпрямительные агрегаты В-ТПВ применяются для питания постоянным током гальванических ванн, оборудования для обеззараживания, станков электрохимической обработки металлов, очистки сточных вод и других потребителей, которых удовлетворяют технические характеристики агрегатов.

Выпрямитель В-ОПЕ состоит из силового однофазного трансформатора, управляемого выпрямителя и схемы управления тиристорами, предназначенной для формирования пульсов управления тиристорами и включающей блок питания, генератор пилообразного напряжения и усилителя обратной связи по напряжению и току. Трехфазное выпрямительное устройство В-ОПЕ имеет защиту от внутренних коротких замыканий с помощью автоматического выключателя и защиту от внешних коротких замыканий перегрузки в виде ограничения выходного тока без отключения выпрямителя. Выпрямитель В-ОПЕ 80-48 имеет сигнализацию о наличии напряжения на входе и включенном состоянии. Охлаждение – воздушное, естественное. Изоляция электрических цепей выпрямительного устройства выдерживает испытательное напряжение переменного тока (действующее значение) частотой 50 Гц в течение 1 мин.:
2000 В - между входными цепями и корпусом;
1500 В - между выходными цепями и корпусом.
