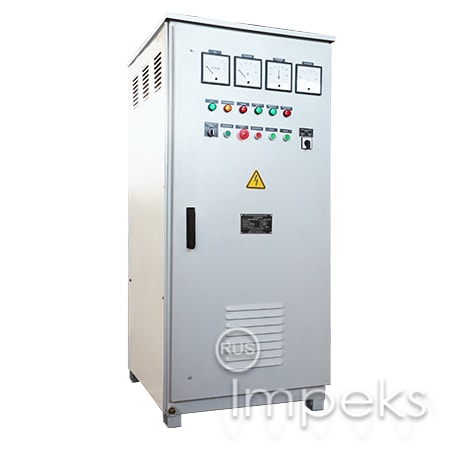

Тиристорный выпрямитель ТВР1-1250/12Т

Климатическое исполнение – УХЛ4. Регулировка выходного тока и напряжения в пределах 10% -100% от номинальных величин. Коэффициент полезного действия не менее 78-92%. Коэффициент мощности не менее 0,85-0,93. Диапазон ручного регулирования выпрямленного напряжения от 0 до 100%.

Выпрямительные агрегаты ТЕР1 имеют аппаратуру управления, обеспечивающую включение и выключение, бесконтактное включение и выключение постоянного тока, переключение на выбранный вид работы, переключение на местное или дистанционное управление, регулирование постоянного тока и напряжения, контроль постоянного тока и напряжения стрелочными приборами. А также сигнализацию о наличии напряжения сети, сигнализацию о включенном состоянии, сигнализацию при аварийных отключениях. Кроме того, реверсивные выпрямители обеспечивают сигнализацию о полярности выходного тока, переключение на ручное или автоматическое реверсирование, установку длительности времени протекания прямого и обратного тока, переключение на выбранное начальное направление постоянного тока и включение или выключение измерительных приборов.

Гальванические выпрямители на номинальный постоянный ток до 400А включительно снабжены блоком тиристоров с воздушным естественным охлаждением. Для агрегатов с номинальным постоянным напряжением 12 В диапазон изменения постоянного напряжения от 2 до 6 В при соединении сетевых обмоток преобразовательного трансформатора в звезду и от 0,5 до номинального значения при соединении в треугольник. Диапазон уставок времени протекания постоянного тока для реверсивных агрегатов ТЕР прямой полярности – 2-200 секунд, обратной полярности – 02,20 секунд.

Технические характеристики
Напряжение питающей сети	380 В
Частота питающей сети	50 Гц
Номинальное выходное напряжение	12 В
Номинальный выпрямительный ток	1250А
Число фаз	3
Габаритные размеры ДxГxВ	1650x1550x2110 мм
Масса	3200
