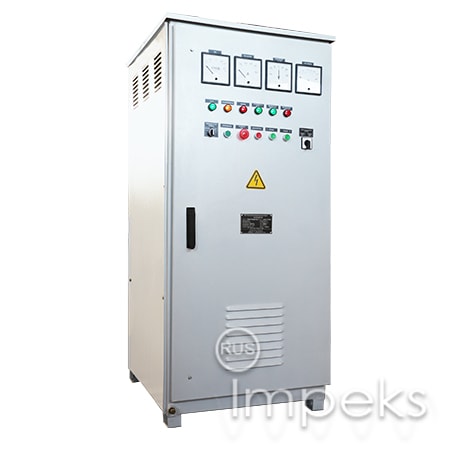

Тиристорный выпрямитель В-ТПЕ-800-48

Выпрямители В-ТПЕ обеспечивают выпрямление трехфазного переменного тока промышленной частоты в постоянный при помощи тиристоров, включенных на вторичной стороне преобразовательного трансформатора. Коэффициент полезного действия не менее 78-92 %. Коэффициент мощности, не менее 0,85-0,93. Точность автоматической стабилизации напряжения и тока - 3%. Диапазон регулирования тока от 0 до 100 %. Диапазон регулирования напряжения I режима от 0 до 100 %, II режима - от 0 до 50 %. Основные узлы агрегатов:

• блок коммутации БК. Блок коммутации БК предназначен для подачи или снятия напряжения питающей сети с выводов сетевой обмотки преобразовательного трансформатора и системы управления тиристорами СУ.
• блок ключей К. Блок ключей К предназначен для подачи импульсов управления на управляющие электроды силовых тиристоров. пульт выносной ПВ,
• преобразовательный трансформатор Т с трансформатором тока ТА. Преобразовательный трансформатор Т предназначен для согласования выходного и входного напряжений агрегата. Трансформаторы тока ТА предназначены для формирования сигнала защиты агрегата при коротких замыканиях.
• блок тиристоров БТ. Блок тиристоров БТ предназначен для выпрямления переменного тока в постоянный. Система управления СУ. Система управления тиристорами СУ предназначена для формирования управляющих импульсов, регулирования по фазе и подачи их на силовые тиристоры, автоматического поддержания (стабилизации) заданных выходных параметров, в зависимости от режима работы, а также для защиты от недопустимых режимов работы и для обеспечения сигнализации и индикации.
В гальваническом цифровом нереверсивном выпрямителе В-ТПЕ контроллер предназначен для управления и сигнализации состояний выпрямителя.Контроллер обеспечивает следующие виды работ:

• Автоматическую стабилизацию заданной величины выходного тока;
• Автоматическую стабилизацию заданной величины выходного напряжения;
• Ручное регулирование выходного тока и напряжение;
• Управление агрегатом в системе АСУ от управляющих машин;
• Ручное реверсирование тока в нагрузке;
• Раздельное задание величины стабилизированного выходного тока или напряжения для прямого и обратного направления; • Автоматическое реверсирование тока в нагрузке при раздельном задании длительности импульсов прямого и обратного направления;
• Однополярный импульсный ток с раздельным заданием длительности импульса и паузы.
Контроллер выпрямителя В-ТПЕ выполняет функции включения и выключения выпрямителя, бесконтактное включение и выключение постоянного тока, переключение на выбранный вид работы, переключение на местное или дистанционное управление, регулирование постоянного тока и напряжения, установку длительности времени протекания прямого и обратного тока, переключение на выбранное начальное направление постоянного тока, установку длительности импульса тока и паузы.

Технические характеристики
Напряжение питающей сети	380 В
Частота питающей сети	50 Гц
Номинальное выходное напряжение	48 В
Номинальный выпрямительный ток	800 А
Число фаз	3
Габаритные размеры ДxГxВ
Масса
